三相异步电动机正、反转自动控制电路优化方案

【摘要】:三相异步电动机自动正、反转控制电路实际上就是由两个方向相反的直接起动控制电路组合而成。图2-14 三相异步电动机正、反转自动控制电路1.电路组成由图2-14a可知,该电路由组合开关QS,熔断器FU,接触器KM1、KM2,热继电器FR,按钮SB1~SB3和三相异步电动机M组成。图中使用两个接触器,是为了改变三相异步电动机接入三相电源的相序。另外,当两个接触器的互锁触头发生意外故障时,将造成三相电源短路,其不适用于要求可靠性较高的场合。

三相异步电动机自动正、反转控制电路实际上就是由两个方向相反的直接起动控制电路组合而成。为了避免控制电路中的两个接触器同时闭合而造成三相电源短路,增加了必要的互锁(即联锁)控制。所谓互锁是指两个接触器之间的相互“制约”的作用,即保证两个接触器的线圈只能有一个通电的作用。实现这个互锁作用的触头称为互锁触头。三相异步电动机正、反转自动控制电路见图2-14。

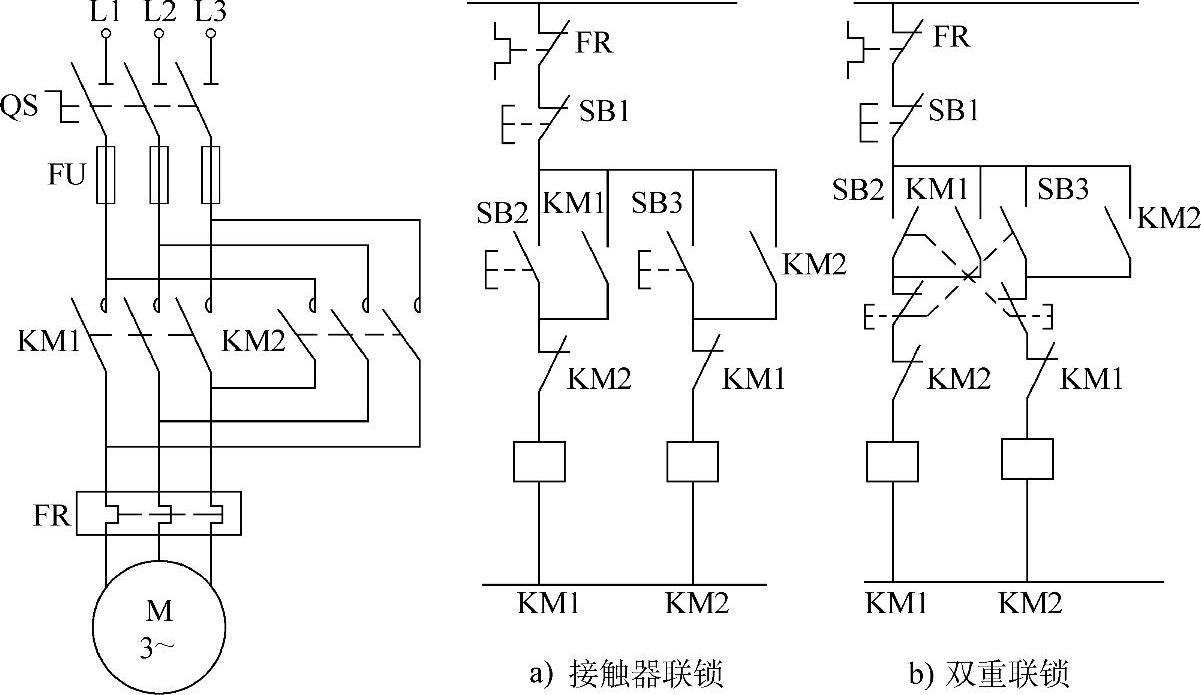

图2-14 三相异步电动机正、反转自动控制电路

1.电路组成

由图2-14a可知,该电路由组合开关QS,熔断器FU,接触器KM1、KM2,热继电器FR,按钮SB1~SB3和三相异步电动机M组成。

图中使用两个接触器,是为了改变三相异步电动机接入三相电源的相序。当接触器KM1的三对主触头闭合时,三相电源以L1—L2—L3的相序接入三相异步电动机的定子绕组,此时产生的旋转磁场使其正转;当接触器KM2的三对主触头闭合时,三相电源以L3—L2—L1的相序接入三相异步电动机的定子绕组,此时产生的旋转磁场使其反向旋转。

2.工作过程

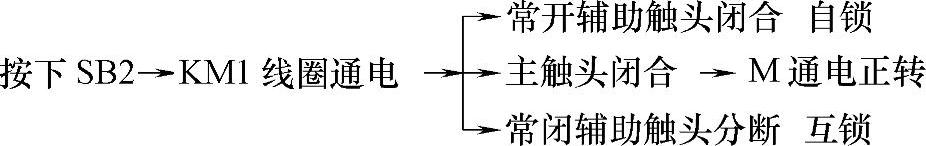

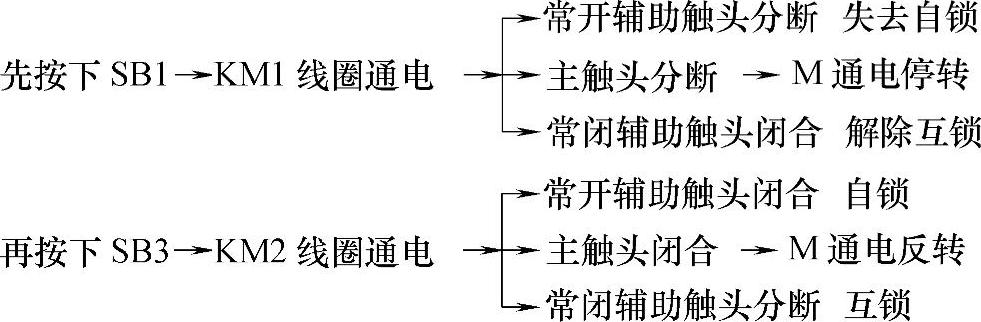

图a的工作过程:合上转换开关QS,接通三相电源



由上述工作过程可知,该电路进行正、反转的转换操作时,必须先按下停止按钮SB1,再按下反转按钮SB3,三相异步电动机才能反转,其为“正—停—反”的控制方式。因此操作起来不方便。另外,当两个接触器的互锁触头发生意外故障时,将造成三相电源短路,其不适用于要求可靠性较高的场合。

图b就解决了图a的缺点,它将按钮SB2和SB3改成为复合式按钮,实现了正、反转的直接转换,其为“正—反—停”的控制方式。另外,该电路又增加了按钮互锁作用,即为双重互锁(联锁)控制,其可靠性大大增强。
