三相异步电动机正反转手动控制电路优化
【摘要】：在一些较简单的机床设备中，如小台钻等，都还是采用手动方式来控制三相异步电动机的正、反转，实现加工过程中两个方向的交替运行。其工作原理就是利用动触头的转动来使六个静触头分三组接通或分断，实现对三相异步电动机改变旋转方向的控制。当手柄处于“停止”挡位时，两组动触头与三对静触头分断，三相异步电动机因未接入三相电源而不能转动及停转。
在一些较简单的机床设备中，如小台钻等，都还是采用手动方式来控制三相异步电动机的正、反转，实现加工过程中两个方向的交替运行。常用的方法是利用倒顺开关来达到控制目的，具体电路见图2-12。
由图2-12可知，该电路由组合开关QS、熔断器FU、倒顺开关QS1和三相异步电动机M组成。其中倒顺开关也称为可逆转换开关，见图2-13。
由图2-13可知，其分为三个控制挡位，有六个形状不同的动触头并分成两组，再加上三对静触头、手柄及其他部件等组成。其工作原理就是利用动触头的转动来使六个静触头分三组接通或分断，实现对三相异步电动机改变旋转方向的控制。

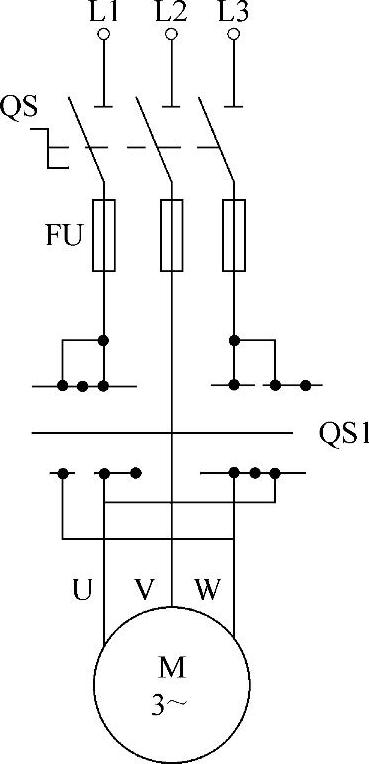

图2-12 正反转手动控制电路

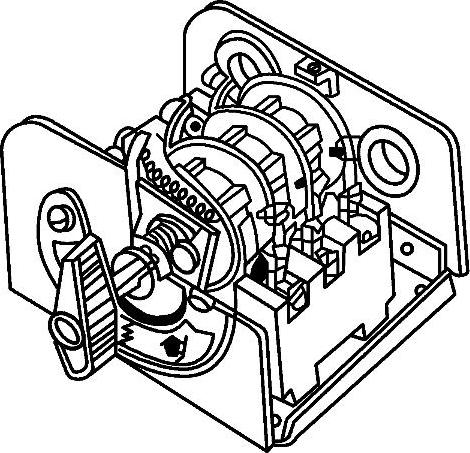

图2-13 倒顺开关
控制电路的工作过程如下：
当手柄处于“顺转”档位时，手柄带动转轴使第一组的三个动触头分别与三对静触头接通，使三相交流电源以L1—L2—L3的相序接入三相异步电动机的定子绕组，使其正方向旋转。
当手柄处于“停止”挡位时，两组动触头与三对静触头分断，三相异步电动机因未接入三相电源而不能转动及停转。
当手柄处于“倒转”挡位时，手柄带动转轴使第二组的三个动触头分别与三对静触头接通，使三相交流电源以L3—L2—L1的相序接入三相异步电动机的定子绕组，使其反方向旋转。
注意，在进行上述操作时，不论是从正转转换为反转，还是从反转转换为正转，都要先进行“停止”操作，然后再进行转换。如果直接进行转换，因三相电源的突然反接，会产生很大的冲击电流，将对三相异步电动机的定子绕组的绝缘造成损坏，减少其使用寿命。
