在实际生产过程中，有些机床设备即要求具有点动控制——实现机床的位置调整、对刀或运动部件快速移动的目的，又要求具有长动（连续）控制——进行加工控制。因此，要求三相异步电动机的控制电路具有点动和长动（连续）两种控制功能。具体电路见图2-3。

1.电路组成

由图2-3可知：该电路由组合开关QS、熔断器FU、接触器KM、中间继电器KA、热继电器FR、手动开关SA、按钮SB1～SB3和三相异步电动机M组成。

2.工作过程

图2-3a为带手动开关SA的点动、长动控制电路。当开关SA闭合时，自锁触头KM起作用，按动按钮SB2即实现长动控制；当开关SA断开时，自锁触头KM不起作用，按动按钮SB2即实现点动控制。按钮SB1为停止按钮。

图2-3b为带复合按钮的点动、长动控制电路。电路中SB2为长动控制按钮，此时，自锁触头KM起作用，可使三相异步电动机实现连续运转。电路中SB3为点动控制按钮，当按下SB3时，虽然其常开触头使接触器KM线圈通电了，但其常闭触头把自锁触头KM断开，使其失去自锁作用，实现了三相异步电动机的点动控制即间断运转。按钮SB1为停止按钮。

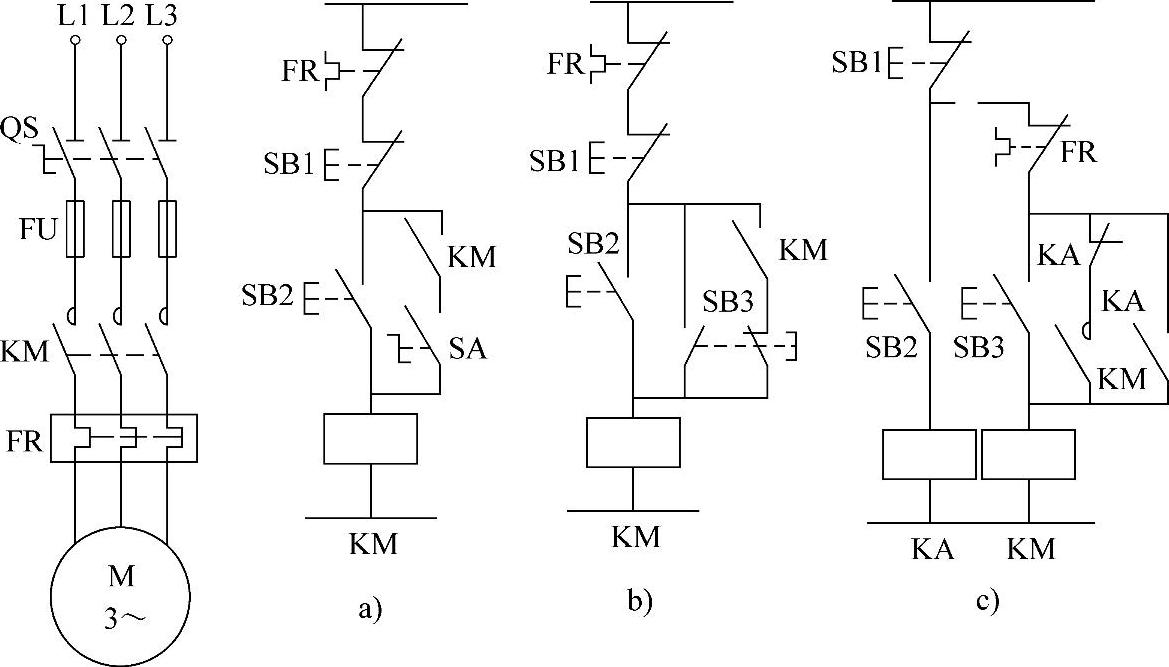

图2-3 三相异步电动机点动、长动（连续）的几种控制电路

图2-3c为中间继电器KA控制的点动、长动控制电路。电路中的SB2为点动控制按钮，当按下SB2时，KA线圈通电，其常开触头闭合，使接触器线圈通电，三相异步电动机起动运转。此时，由于KA的常闭触头断开，使KM的自锁触头不起作用而无自锁，松开SB2时，KM线圈立刻断电，三相异步电动机停止运转。按钮SB3是长动（连续）控制按钮，SB1为停止按钮。
