三相异步电动机点动与长动控制电路组成与区别

2023-06-15 理论教育版权反馈

【摘要】：阻止电动机低压运行时可能造成的损坏；也避免了在电源瞬间断电后，恢复送电后而使三相异步电动机突然起动，可能造成的人身伤亡或设备损坏事故的发生。

1.三相异步电动机点动控制电路

在生产实践中，有的机床在加工定位或进行调整工作中，必须使用点动控制。所谓点动控制，即按下按钮时电动机就转动运行，松开按钮时电动机就停止运行。点动控制在机床的刀架、横梁等快移和对刀等场合都有应用，而手电钻的使用即为点动控制的一个典型实例。具体电路见图2-1。

图2-1是最基本的点动控制电路。该电路由组合开关QS、熔断器FU、接触器KM、热继电器FR、按钮SB和三相异步电动机M组成。

当按下SB时，KM线圈通电，其主触头闭合，M接通电源起动旋转；当松开SB时，KM线圈断电，其主触头分断，M断电停转。

2.三相异步电动机长动（连续）控制电路

三相异步电动机长动（连续）控制电路见图2-2。

图2-1 三相异步电动机点动控制电路

图2-2 三相异步电动机长动控制电路

（1）电路组成

由图2-2可知，该电路由组合开关QS、熔断器FU1、FU2、接触器KM、热继电器FR、按钮SB1、SB2和三相异步电动机M组成。

（2）工作过程

合上组合开关QS，接通三相电源

起动：

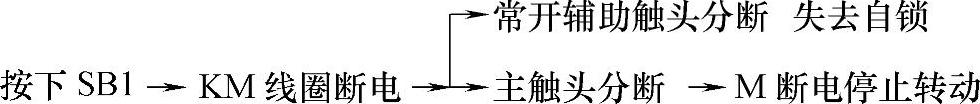

停止：

其中自锁是指当SB2复位时，接触器依靠自身的常开辅助触头闭合而使其线圈继续保持通电的作用。电路中并联在SB2两端的常开辅助触头起到了自锁的作用，因此，称其为自锁触头。

（3）电路中的保护环节

1）短路保护：主要由电路中的熔断器FU来实现的。防止因短路事故对电源造成损坏。

2）过载保护：由电路中的热继电器FR来实现的。避免电动机因过载而产生过热造成的损坏。

3）欠（失或零）电压保护：由电路中的接触器KM本身的电磁机构来实现的。阻止电动机低压运行时可能造成的损坏；也避免了在电源瞬间断电后，恢复送电后而使三相异步电动机突然起动，可能造成的人身伤亡或设备损坏事故的发生。

3.电路区别

由上述两种控制电路工作过程可知：长动（连续）控制电路与点动控制电路的区别在于有无自锁触头。即无自锁的电路为点动控制电路，有自锁的电路为长动（连续）控制电路。
