如何保护电器？电压继电器发挥重要作用

2023-06-15 理论教育版权反馈

【摘要】：在使用时，电压继电器的线圈和被保护的设备并联，其线圈匝数多而线径细。过电压继电器在电路电压为其额定电压的105%～120%以上吸合动作，起到了过电压保护的作用；欠电压继电器正常时吸合，当电路电压减小到其额定值的30%～50%时释放，起到了欠电压保护的作用；零电压继电器在电路电压降到其额定值的5%～25%时释放，起到了零电压保护的作用。

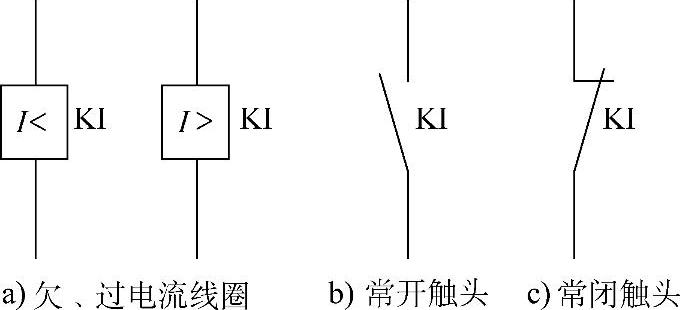

图1-40 电流继电器的图形和文字符号

1.电流继电器

电流继电器是通过电路中电流的变化而起保护作用的保护电器。在使用时，电流继电器的线圈和被保护的设备串联，其线圈匝数少而线径粗、阻抗小，不会影响电路的正常工作。常用的有欠电流继电器和过电流继电器两种。

欠电流继电器在正常工作时衔铁是吸合的，当通过其的电流降到某一值时（一般为额定电流的20%～30%），衔铁释放，带动触头动作并输出信号，起到了欠电流保护的作用。

过电流继电器在正常工作时不动作，当通过其的电流超过某一整定电流值时继电器吸合，带动触头动作并输出信号，起到了过电流保护的作用。

在机床电器控制电路中，JL14、JL15、JL9、JL10等型号的电流继电器应用得较多。

电流继电器的图形符号和文字符号见图1-40。

2.电压继电器

电压继电器是通过电路中电压的变化而起保护作用的保护电器。在使用时，电压继电器的线圈和被保护的设备并联，其线圈匝数多而线径细。常用的有欠电压继电器、过电压继电器和零电压继电器。

过电压继电器在电路电压为其额定电压的105%～120%以上吸合动作，起到了过电压保护的作用；欠电压继电器正常时吸合，当电路电压减小到其额定值的30%～50%时释放，起到了欠电压保护的作用；零电压继电器在电路电压降到其额定值的5%～25%时释放，起到了零电压保护的作用。

在机床电器控制电路中，JT3、JT4型号的电压继电器应用得较多。

电压继电器的图形符号和文字符号见图1-41。

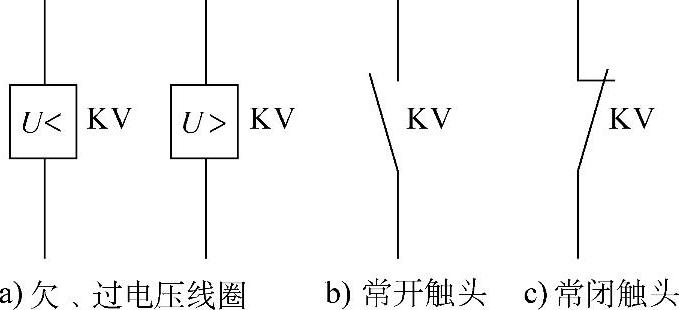

图1-41 电压继电器的图形和文字符号
