如何选择热继电器保护电动机？

2023-06-15 理论教育版权反馈

【摘要】：热继电器主要由双金属片、加热元件、动作机构、触头系统、整定调整装置和温度补偿元件等组成。1）对于长期工作制下的电动机，选用热继电器元件的额定电流接近或略大于电动机额定电流即可。4）对于频繁正、反转或通、断工作及短时工作的电动机，不宜采用热继电器来保护。热继电器的图形符号和文字符号见图1-39c。

热继电器是利用电流热效应原理工作的。它是依靠电流流过发热元件而产生的热量，使双金属片发生弯曲而推动执行机构动作的一种保护电器，其主要用于电动机的过载保护、断相及电流不平衡的保护，还可用于其他电气设备发热状态的控制，见图1-38。

图1-38 热继电器

1.结构

热继电器有多种结构，最常用的是双金属片结构，它由两种不同线膨胀的金属片用机械碾压而成，起感测信号的作用。其外形见图1-39a。

热继电器主要由双金属片、加热元件、动作机构、触头系统、整定调整装置和温度补偿元件等组成。详见图1-39b。

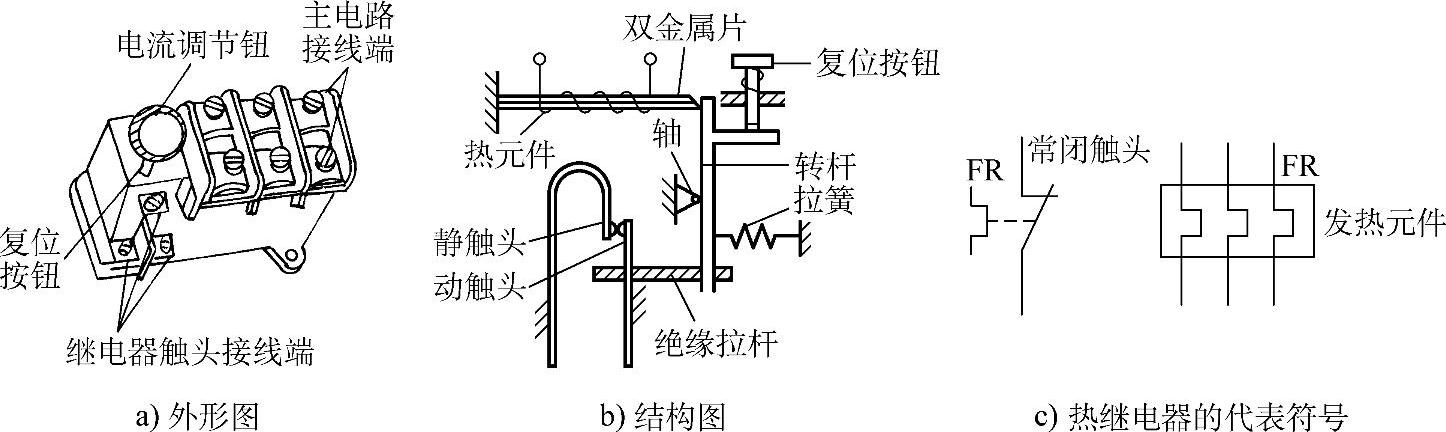

图1-39 热继电器

2.工作原理

电动机正常工作时，串接在电动机定子绕组中的热元件产生的热量，虽然能使双金属片弯曲，但还不能使动作机构（继电器）动作；当电动机发生过载故障时，流过热元件的过载电流使双金属片严重变形，使转杆移动，将动、静触头分断，则电动机的控制电路断电，其主电路也随之断电，实现了对电动机的过载保护。

3.选用

热继电器主要应根据电动机的工作环境、起动情况、负载性质等因素来选用。

1）对于长期工作制下的电动机，选用热继电器元件的额定电流接近或略大于电动机额定电流即可。

2）对于星形联结的电动机因其绕组的相电流与线电流相等，选用两相或三相普通的热继电器即可。

3）对于三角形联结的电动机，必须选用三相或三相带断相保护功能的热继电器。

4）对于频繁正、反转或通、断工作及短时工作的电动机，不宜采用热继电器来保护。

5）对于电动机负载惯性转矩非常大，起动时间长的；其所带的设备不允许任意停电；其拖动的为冲床、剪床等设备或负载时，选用热继电器的整定电流一定要比电动机的额定电流大一些，才能起到保护作用。

对于电动机的过载保护，除使用热继电器外，在一些要求可靠性更高的设备中，采用了PTC热敏元件作温度感测体组成的新型温度继电器，实现了对电动机的过载保护。

热继电器的图形符号和文字符号见图1-39c。
