熔断器的作用及使用方法

2023-06-15 理论教育版权反馈

【摘要】：熔断器是一种简单而有效的一次性保护电器。螺旋式熔断器螺旋式熔断器是机床上使用较多的熔断器，在它的熔体上端带有熔断指示器，当熔体熔断时指示器自动脱落，可透过瓷帽上的玻璃孔观察到。5）熔断器的额定分断能力必须大于电路中可能出现的最大故障电流。6）若使用新型熔断器时，应参照其有关说明书进行选择。图1-37 熔断器的图形和文字符号

熔断器是一种简单而有效的一次性保护电器。其主要由熔体、熔管、接线端、指示器和底座等组成。其中的熔体由熔点较低的、电阻率较高的铅、锡等金属材料或其合金材料制成丝状或片状，串接在电路中，主要起短路保护作用。熔管由绝缘材料制成，在熔体熔断时还兼有灭弧作用。当电路发生短路时，通过熔体的短路电流产生的热量达到熔体的熔点值，熔体融化并自动切断电路，达到短路保护的目的。

每一个熔体都有一个额定电流值，熔体的熔断时间与通过该熔体电流值的倍数成反比，即其具有反时限特性。

1.分类

熔断器的种类较多。按其发热时间常数（热惯性）可分为无热惯性、大和小热惯性三种；按其熔体形状可分为丝状、片状、笼状（栅状）三种；按其支架结构可分为插入式、螺旋式和管式三种，其中管式又分为有填料和无填料两种。常用的系列产品有：

（1）插入式熔断器

插入式熔断器是一种最常用、结构最简单的熔断器，由于其分断能力较小，常用于民用和工业照明电路中。常用的有RC1A系列，见图1-33。

（2）螺旋式熔断器

螺旋式熔断器是机床上使用较多的熔断器，在它的熔体上端带有熔断指示器，当熔体熔断时指示器自动脱落，可透过瓷帽上的玻璃孔观察到。

实际接线时要注意，电源进线应接它的下接线端子，出线应接它的上接线端子。常用的有RL6、RL7、RLS2等系列，见图1-34。

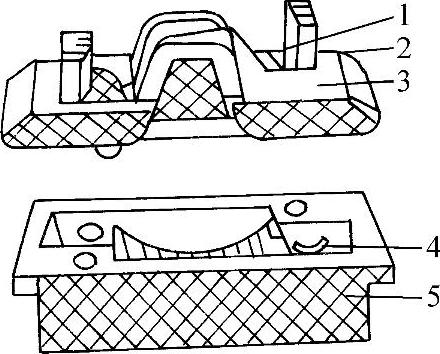

图1-33 插入式熔断器

1—动触头 2—熔体 3—磁插件 4—静触头 5—磁座

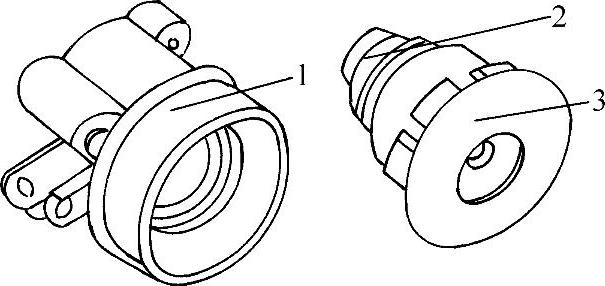

图1-34 螺旋式熔断器

1—磁座 2—熔体 3—磁帽图

（3）封闭管式熔断器

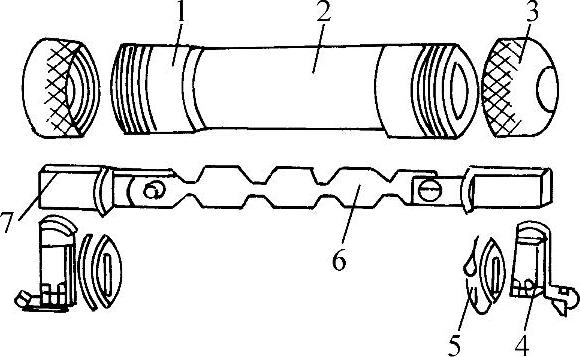

封闭管式熔断器分为有填料、无填料和快速熔断器三种。RM10系列为无填料熔断器，常用于低压电力网或成套配电设备中作短路或连续过载保护，其特点是熔体可更换；RT12、RT14、RT15、RT17系列为有填料的熔断器，具有较大的分断能力，常用于大容量的电力网或配电设备中，也可用于一些开关电器中；RLS2、RS3系列为快速熔断器，主要用于半导体整流器件或整流装置的短路保护，其结构与有填料的熔断器基本相同。见图1-35和图1-36。
