综述：继电器的结构、工作原理及应用选用
【摘要】：继电器是根据某种特定形式的输入信号接通或断开小电流控制电路，实现远距离自动控制和保护的自动电器。按用途可分为控制和保护继电器。图1-23 继电器特性1.熟悉继电器的结构和工作原理及其用途。
【任务说明】
继电器是根据某种特定形式的输入信号接通或断开小电流控制电路，实现远距离自动控制和保护的自动电器。其输入信号可以是电压或电流等电量，也可以是温度、时间、速度、压力等非电量，而其输出信号通常是触头的动作。继电器一般不是用来直接控制主电路的，而是通过接触器或其他电器来对主电路实现控制。
继电器的种类较多，按工作原理可分为电磁式、电动式、感应式、电子式等。按用途可分为控制和保护继电器。按输入信号可分为电压、电流、时间、温度、速度和压力等继电器。按输出形式可分为有触头和无触头继电器等。
虽然继电器的种类较多，但它们都具有一个共同的特性——继电器特性见图1-23。它们的工作原理也基本相同，即当输入信号改变或达到某一设定值时，继电器触头动作，接通或断开被控制电路，实现控制的目的。

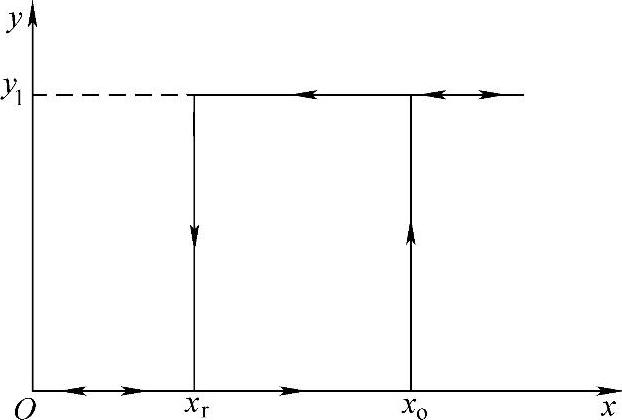

图1-23 继电器特性
【任务要求】
1.熟悉继电器的结构和工作原理及其用途。
2.熟记继电器的图形符号和文字符号。
3.掌握继电器的正确选用方法。
4.要独立完成实操课题。
【实施建议】
1.在任务实施的过程中，要尽量采用实物演示或拆装的教学方式，讲清继电器的结构和工作原理，并强调继电器的选用方法及对其进行简单检修的知识。
2.加强实际操作训练，让每个学生独立完成本任务中所规定的实操课题，并为后续内容的学习与实操奠定一定的基础。
【分析与探究】
