万能转换开关是一种多挡位、能控制多回路的组合式的主令电器，常用于发布控制指令或远距离控制，也可作为电压表、电流表的换相开关或作为小功率电动机的起动、调速和变换相序（即正、反转）控制。由于其换接线路多，用途广而得其名——万能转换开关。
1.结构
常用万能转换开关的结构见图1-16。
由图1-16可知，其主要由操作机构、面板、手柄及数个触头等主要部件组成，并由螺栓组装成整体。它的操作位置有2～12个，其触头座有1～10层，每层均可装3对触头，并由底座中间的凸轮进行控制。由于每层凸轮可做成不同的形状，因此当手柄转动到不同位置时，通过凸轮带动动触头运动，可使各对触头按要求接通或分断。
2.选用
对万能转换开关应根据其用途、所需触头挡数和额定电压与额定电流来选择。如LW-5系列万能转换开关的额定电压在380V时，额定电流为12A；额定电压在500V时，额定电流为9A。
万能转换开关的图形符号和文字符号见图1-17。图中所示“
”代表一路触头，而每一根竖的点划线表示手柄位置，在某一个位置上哪一路接通，就在下面用黑点“·”表示。万能转换开关的手柄有左、空、右三个位置，分别控制着3层触头的闭合、分断。

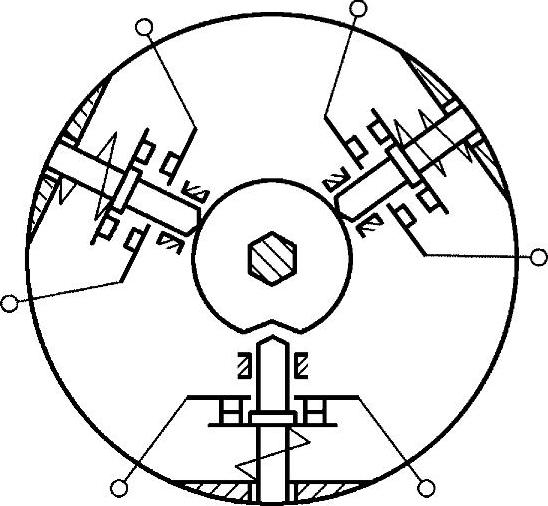

图1-16 万能转换开关结构示意图

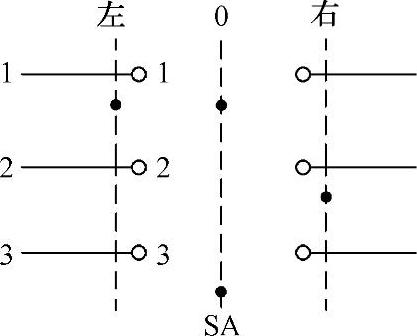

图1-17 万能转换开关的图形符号和文字符号
