上述分析中可以看出,1s短时耐受电流结束时,B1导电斑点的温度最高,下面着重分析B相尤其是B1动导电杆在短时耐受过程中各变量的演变过程。

图7-27 B相动导电杆温度分布随时间变化云图(从左至右分别为B1、B2、……、B5)
a)t=0.05s b)t=0.15 c)t=0.5s d)t=1s
1)导电斑点温度-时间变化:图7-27为B相触头温度-时间变化的云图,B1导电斑点温度随时间变化曲线如图7-28所示,可以看出短时耐受过程初期,各触点温度上升迅速,t=0.05s时,各触点温度已达600℃左右;此后各导电斑点温度上升速度变缓,t=1s时,各触点温度大约为800℃。而当导电斑点半径为百微米量级时,其热时间常数约为微秒量级;而随着温度的上升,导电斑点半径迅速增大(可达毫米量级),热时间常数也相应增大;一般来说,通电时间达到4倍热时间常数其温度几乎已达到稳定,从而造成上述计算结果中,t<0.05s时各触点温度上升迅速,随后上升速度变缓,t=1s时,B1导电斑点平均温度达到866℃,小于动静触头熔点。
2)动导电杆电流-时间变化:如图7-28所示,短时耐受电流开始时,由于邻近效应的影响,B1动导电杆电流(有效值)大于B相其余动导电杆电流;这使得B1导电斑点及其周围导体温度相对B相其余导电斑点及周围导体温度上升速度快。考虑温度与电阻率的关系,B1支路电阻比B相其余支路电阻增长速度快,这就使得B1动导电杆电流随着时间降低,而且短时耐受初期下降速度较快,随后下降变缓。需要说明的是,大约t=0.04s时,B1动导电杆温度-时间曲线出现波谷,这主要是因为,B1动导电杆大约在这个时间率先达到软化温度,导电斑点半径迅速增大,接触电阻迅速降低,电流快速下降;但是随后随着其余B相其余导电斑点温度达到软化温度,使得B1动导电杆电流略有回升,电流-时间波形在这个时段呈现波谷。(https://www.chuimin.cn)

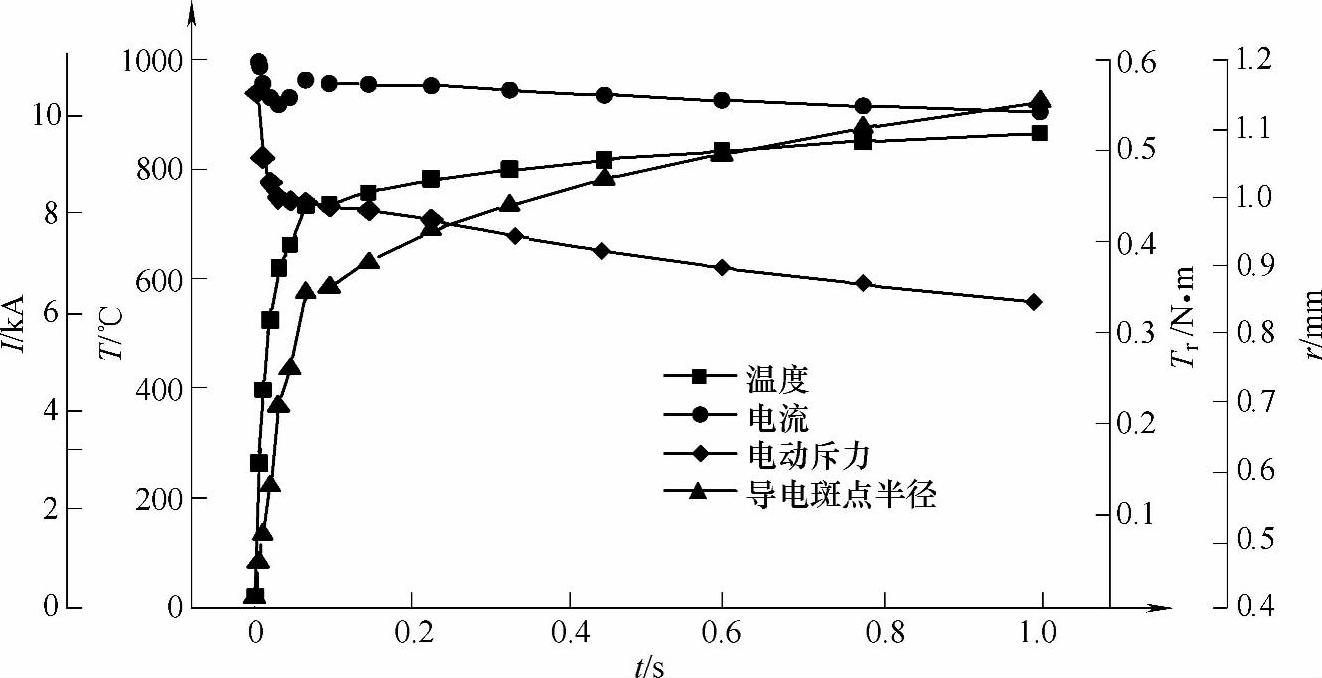

图7-28 B1触点平均温度、电流、半径及B1动导电杆电动斥力变化曲线
3)动导电杆电动斥力-时间变化:随着电流的下降和导电斑点半径的增加,动静触头间的Holm力随着时间下降,这使得动导电杆上电动斥力Tr随着时间下降,而且起初下降速度较快,随后下降速度较慢,如图7-28所示。
4)导电斑点半径-时间变化:由于Tr随时间降低,而软连接上的电磁力下降幅度较小(磁感应强度变化不大,电流下降幅度较小),这就使得TT随着时间增大,接触压力也随之增大;另一方面,随着温度的上升,触点硬度下降。这两方面的因素共同作用使得导电斑点半径随着时间上升,而且起初上升速度较快,随后上升速度变缓;t=1s时,B1导电斑点载荷步内平均半径达到1.05mm。
