预期短路电流与触头间距对气动斥力的影响分析

2023-06-15 百科知识版权反馈

【摘要】：图6-30a～图6-30e分别为动、静触头间距s=2～6mm时，在不同预期短路电流作用下，单位功率产生的气动斥力FB/随时间的变化过程，Im为实际短路电流的峰值。从图中可以看出：1）相同的触头间距和不同的预期电流时，随着短路电流峰值的增大，单位功率产生的气动斥力FB/随之增加；而且，当Im超过4kA后，短路电流的增大对FB/的影响越来越小。图6-31为Im=4.2kA、触头间距分别为2mm和3mm，以及Im=4.5kA、触头间距分别为4mm和5mm，FB/在不同时刻时的数值。

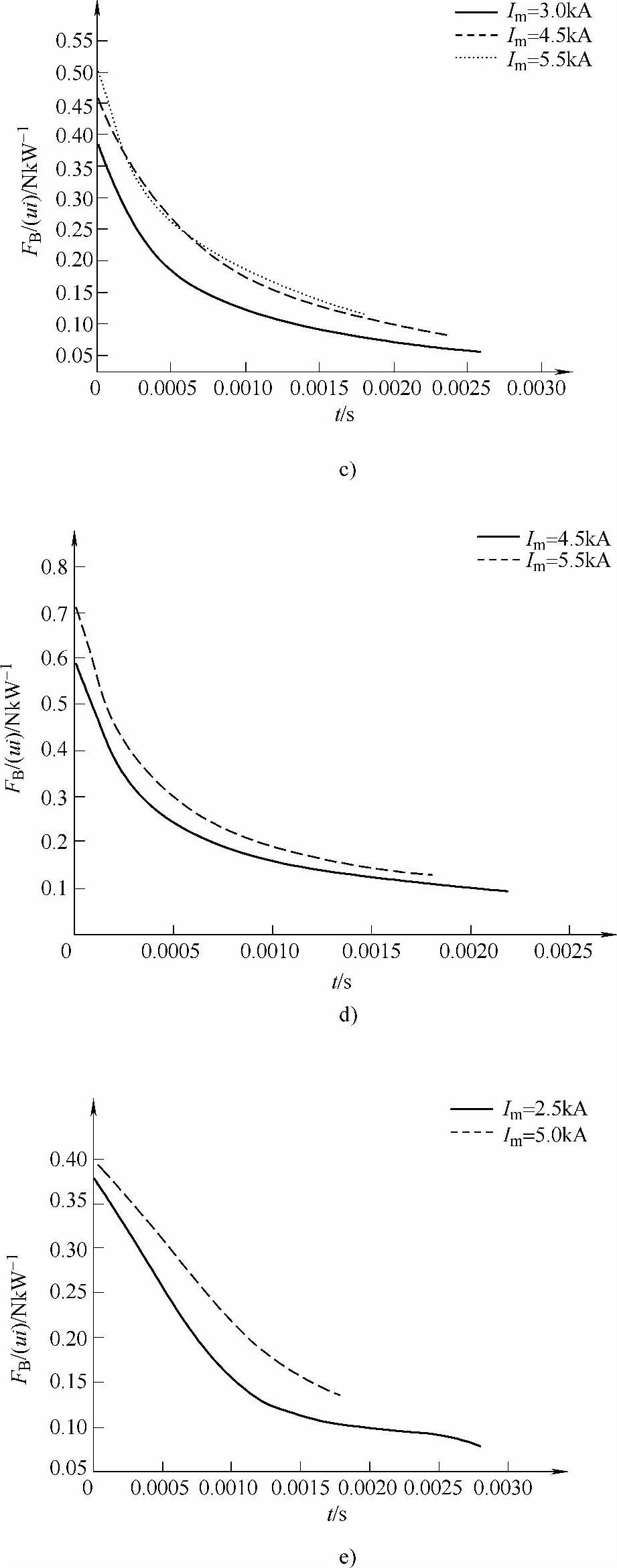

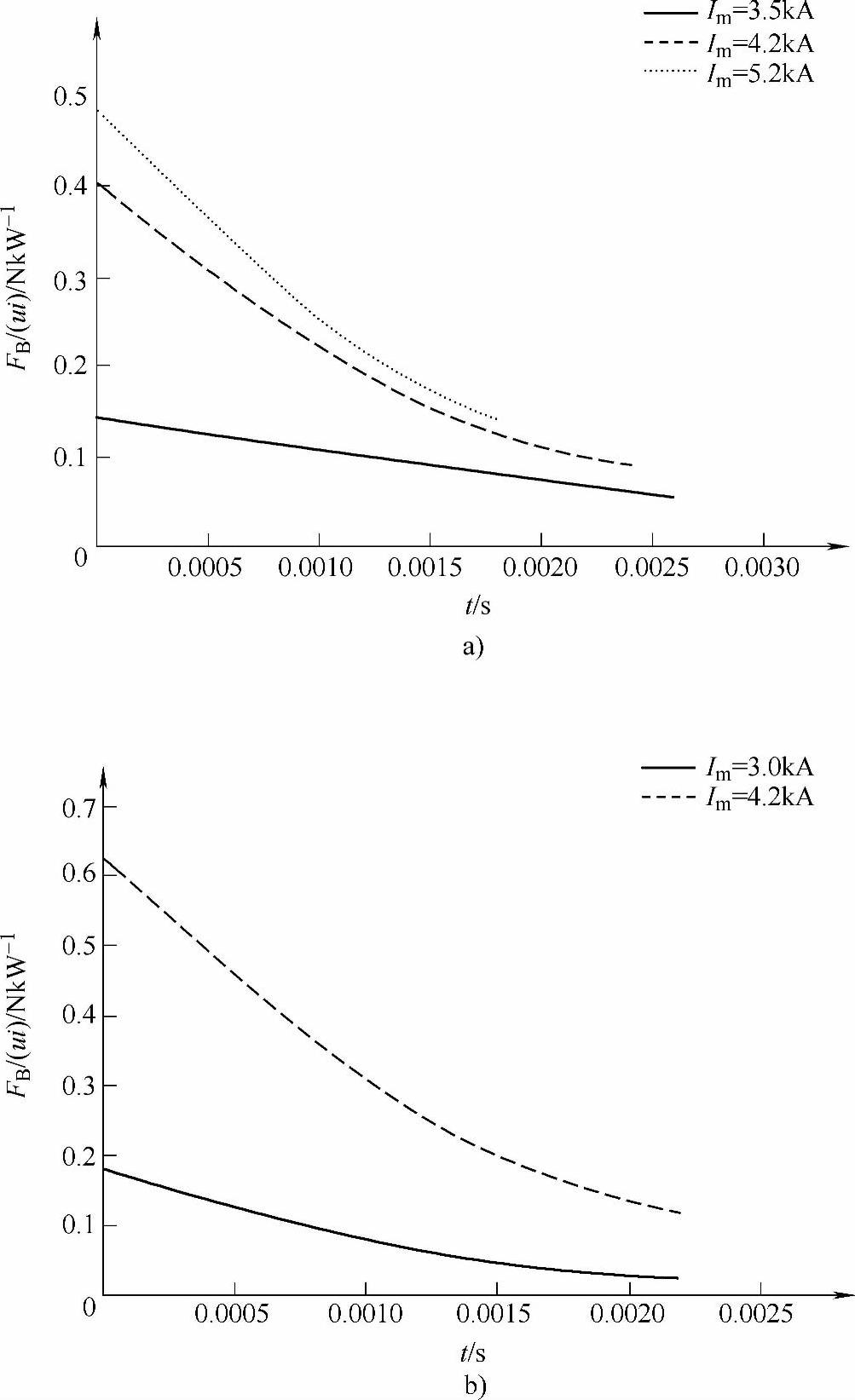

图6-30a～图6-30e分别为动、静触头间距s=2～6mm时，在不同预期短路电流作用下，单位功率产生的气动斥力F_B/（ui）随时间的变化过程，I_m为实际短路电流的峰值。

从图中可以看出：

1）相同的触头间距和不同的预期电流时，随着短路电流峰值的增大，单位功率产生的气动斥力F_B/（ui）随之增加；而且，当I_m超过4kA后，短路电流的增大对F_B/（ui）的影响越来越小。

这表明电流上升速度的提高和相应的电弧输入功率的增加，使得电弧用于灭弧室内部压力升高的能量占电弧总能量的比例加大。而这一比例在一定的预期短路电流（本章为5kA预期短路电流有效值）时会达到一个稳定值。

2）F_B/（ui）是燃弧时间的一个减函数，开始阶段下降速度较快，在1.0～1.5ms后下降速度较缓慢；而且短路电流越大，下降的速度越快。

这是由于在燃弧过程中，电弧的运动使得灭弧室内部的压力不断的平衡，引起作用在动触头两侧的压力差降低。

图6-31为I_m=4.2kA、触头间距分别为2mm和3mm，以及I_m=4.5kA、触头间距分别为4mm和5mm，F_B/（ui）在不同时刻时的数值。从图中可以看出，在短路电流相当的情况下，随着间距的增大，F_B/（ui）值有所下降，但是同燃弧时间相比，触头间距的影响较小。这也就是说压力的平衡过程对气动斥力的作用起着关键性的作用。
