强迫对流及其对低压配电柜温升特性的影响

【摘要】:根据上述结果,可以发现进线断路器上接线端子在仿真分析和实验验证中超标严重。本节主要来探究该开关柜在额定电流条件下,出气口安装风扇后,开关柜的温升特性。此外,为了更好地降低开关柜温升,将进气口和出气口也扩大了一定比例,见表5-6。风扇流速对进线断路器上接线端子温升的影响如图5-30所示。

在强迫对流过程中,出气口安装风扇,流速已知,故未建立柜外空气域,仅建立了开关柜内部电-磁-热-流耦合仿真模型如图5-28所示。计算中与5.7.1节所述求解方程相同,只是边界条件需要做出适当的修改:开关柜进气口边界条件设置为压力1atm,温度283K;出气口边界设置为法向流速3m/s或6m/s;开关柜外表面设置对流换热系数h,其值利用下述方程求解:


式中 Gr——格拉晓夫数;

Pr——普朗特数;

Nu——努塞尔数;

Cn——常数,其值见表5-5;

g——重力加速度(m·s-2);

aV——体积膨胀系数(K-1);

Δt——流体与壁的温差(K);

l——壁面特征长度(m);

ν——流体的运动粘度(m2·s-1);

a——热扩散率(m2·s-1);

λ——空气的导热系数(W·m-1·K-1)。

根据上述结果,可以发现进线断路器上接线端子在仿真分析和实验验证中超标严重。本节主要来探究该开关柜在额定电流条件下,出气口安装风扇后,开关柜的温升特性。此外,为了更好地降低开关柜温升,将进气口和出气口也扩大了一定比例,见表5-6。

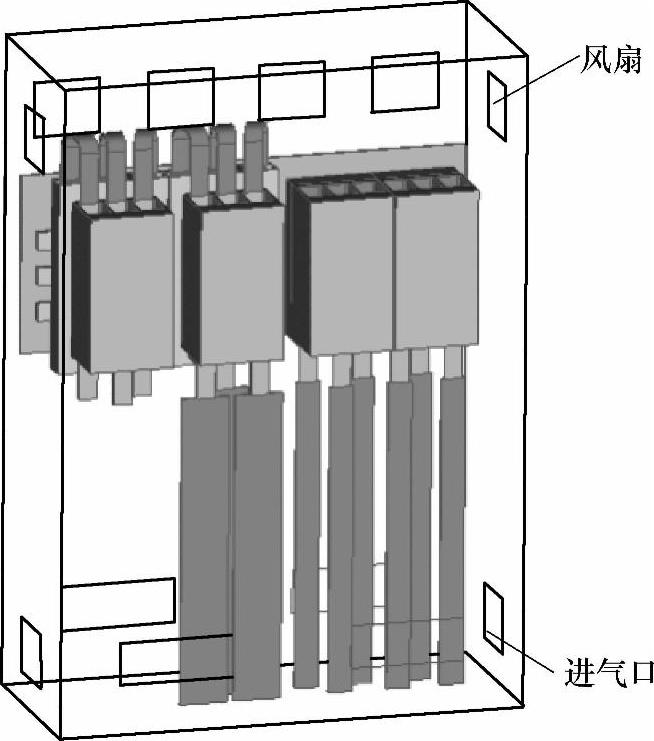

图5-28 低压配电柜温升仿真模型

5-5cn常数取值


5-6 进气口和出气口总面积

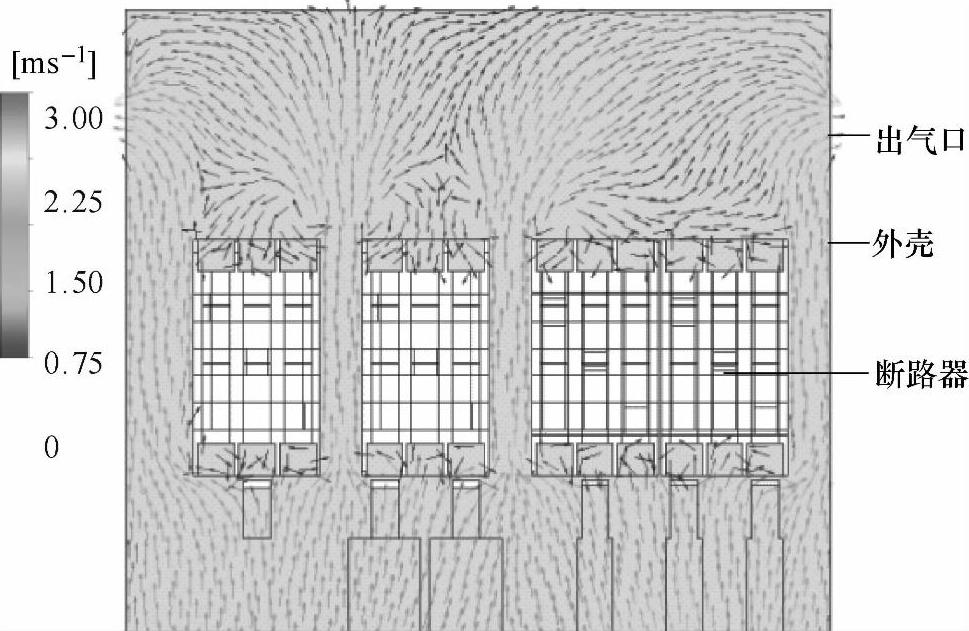

风扇风速为3m/s时,开关柜纵截面气体流速分布如图5-29所示,可以看出在风扇的作用下,断路器四周的空气被迅速排到开关柜外部,且流速较快,但断路器上方的流速较慢。

风扇流速对进线断路器上接线端子温升的影响如图5-30所示。出气口和进气口扩大5倍,且风扇流速分别达到3m/s和6m/s时,上接线端子的温升分别下降28.6%和42.1%。


图5-29 纵截面气体流速分布图(Vfan=3m/s,I=630A)

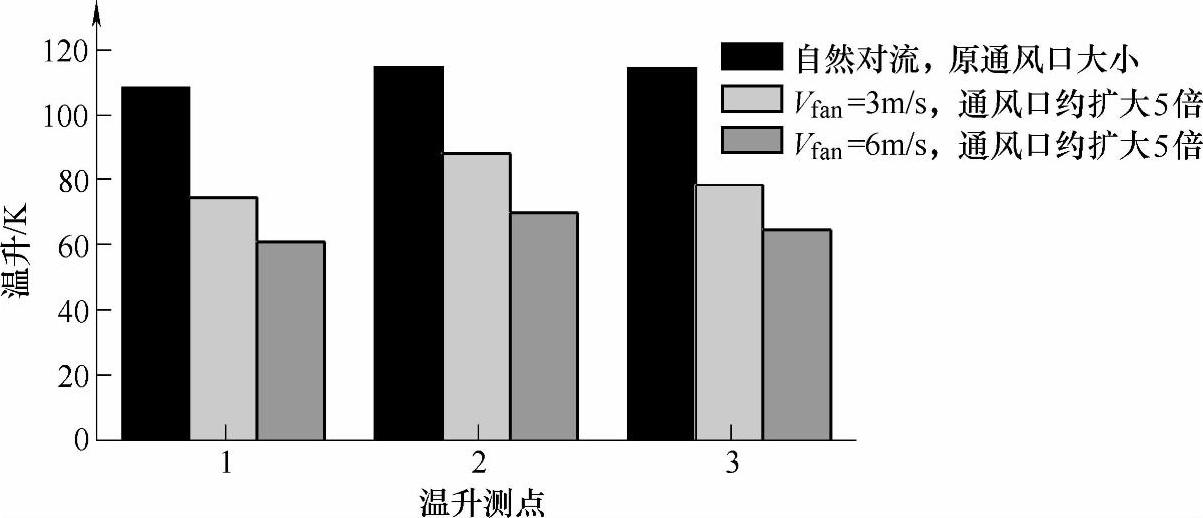

图5-30 风扇流速对进线断路器上接线端子的温升的影响(I=630A)
